Die Auswahl einer Walzenbeschichtungsanlage anhand der Walzenzählung ist ein häufiger Fehler beim Kauf. Mehr Lackierwerke bedeuten nicht automatisch eine höhere Leistung, einen dickeren Film oder ein besseres Finish. Die richtige Konfiguration hängt davon ab, wie viele kontrollierte Beschichtungsschritte der Produktionsprozess tatsächlich erfordert.
Mit mehr als zwei Jahrzehnten Erfahrung in der Oberflächenveredelung, einem eigenen Forschungszentrum und Geräten, die in mehr als 70 Ländern tätig sind, Richfruits hat praktisches Fachwissen in der Abstimmung von Walzenbeschichtern mit kompletten Veredelungsprozessen entwickelt. Die entscheidende Frage ist also nicht, welche Maschine die meisten Walzen hat, sondern ob der Prozess ein, zwei oder drei aufeinanderfolgende Lackierwerke benötigt, um ein stabiles Ergebnis zu erzielen.
Wählen Sie einen Einzelwalzenbeschichter für einen Prozess in einem Durchgang, einen Doppelwalzenbeschichter, wenn zwei aufeinanderfolgende Beschichtungsstufen erforderlich sind, und eine Konfiguration mit drei Einheiten nur, wenn die dritte Stufe eine klare und wiederholbare Funktion hat.
Mehr Lackierwerke führen nicht automatisch zu einer Verbesserung der Qualität oder Leistung. Bei der endgültigen Entscheidung sollten auch Beschichtungswechsel, Reinigungsaufwand, Platzbedarf und die Frage berücksichtigt werden, ob nachgeschaltete Nivellier- und Härtungsgeräte die zusätzlichen Schritte unterstützen können.
Eine Walzenbeschichtungsanlage enthält normalerweise mehr als eine mechanische Walze. Je nach Design kann es Folgendes umfassen:
Eine Auftragswalze, die die Beschichtung auf die Platte überträgt
Eine Rakel oder Dosierwalze, die den Beschichtungsfilm steuert
Stütz-, Druck- oder Förderkomponenten
Unter „einfach“, „doppelt“ und „drei“ ist daher die Anzahl aufeinanderfolgender Beschichtungseinheiten oder Beschichtungsköpfe zu verstehen , nicht die Gesamtzahl der im Inneren der Maschine sichtbaren Walzen.
Ein Einkopf-Walzenstreicher kann bereits eine Auftragswalze und eine Rakelwalze enthalten. Ein Doppelwalzenbeschichter bietet im Allgemeinen zwei aufeinanderfolgende Auftragsstufen, während eine Konfiguration mit drei Einheiten eine dritte Beschichtungsstufe hinzufügt.
Begriffe wie „Single Roller Coater“, „ , Single Head Roller Coater“ , , „Double Roller Coater“ und „Double Head Roller Coater“ werden von den Herstellern nicht immer einheitlich verwendet.
„Doppelkopf“ bedeutet nicht automatisch, dass beide Seiten einer Platte beschichtet sind. Dabei kann es sich um zwei Beschichtungseinheiten handeln, die nacheinander auf derselben Oberfläche arbeiten. In ähnlicher Weise beschreibt ein „Drei-Walzen-Beschichter“ manchmal die mechanische Anordnung innerhalb eines Beschichtungskopfes und nicht drei separate Auftragsstufen.
Fordern Sie vor dem Vergleich von Angeboten ein Maschinenlayout an, das Folgendes zeigt:
Die Anzahl der Beschichtungsstationen
Die Funktion jeder Station
Die Richtung, in der jede Oberfläche beschichtet wird
Die Beschichtungsversorgungs- und Zirkulationsanordnung
Der Standort der Nivellier- und Aushärtungsgeräte
Vergleich |
Einzel |
Doppelt |
Drei |
|---|---|---|---|
Aufeinanderfolgende Beschichtungsschritte |
Eins |
Zwei |
Drei |
Am besten geeignet für |
Ein Durchgang erledigt die Aufgabe |
Zwei Stufen haben definierte Funktionen |
Es sind durchgehend drei Stufen erforderlich |
Optionen zur Prozessanpassung |
Relativ begrenzt |
Mehr Einstellpunkte |
Größte Anzahl an Einstellpunkten |
Reinigung und Umstellung |
Im Allgemeinen am einfachsten |
Weitere zu reinigende Komponenten |
Höchster Reinigungsaufwand |
Betrieb und Wartung |
Weniger Kontrollpunkte |
Zusätzliche Einstellungen und Komponenten |
Die meisten Kontrollpunkte |
Ausrüstungsinvestition |
Normalerweise niedriger |
Normalerweise höher |
Im Allgemeinen am höchsten |
Produktionsgeschwindigkeit |
Bestimmt durch die komplette Linie |
Nicht automatisch schneller |
Nicht automatisch der Schnellste |
Hauptauswahlrisiko |
Unzureichende Stufen |
Bezahlen für eine unnötige zweite Stufe |
Eine nicht ausreichend genutzte dritte Stufe |

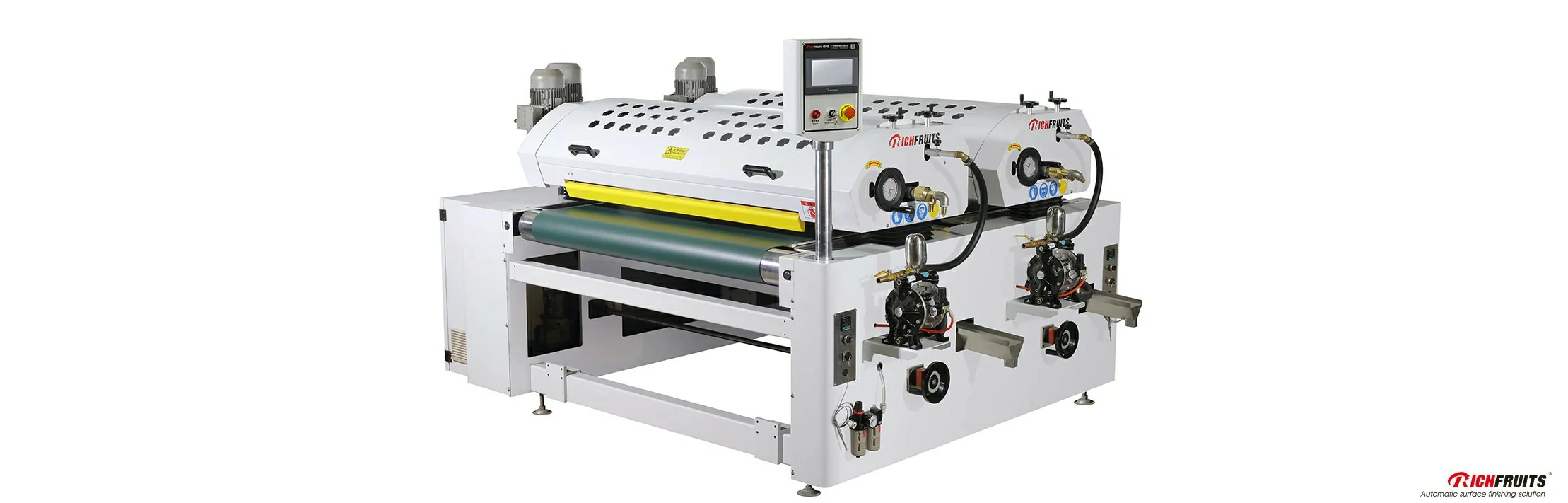

Walzenbeschichter von Richfruits
Durch die Aufteilung der Zielbeschichtung in zwei oder drei kontrollierte Anwendungen können mehr Möglichkeiten zur Anpassung von Übertragung, Beschichtungsgewicht und Oberflächenerscheinung geschaffen werden. Zusätzliche Lackierwerke garantieren jedoch keinen dickeren oder besseren Film.
Das Endergebnis hängt immer noch von Faktoren ab wie:
Viskosität und Temperatur der Beschichtung
Dosierbedingung
Applikator- und Rakelwalzengeschwindigkeiten
Fördergeschwindigkeit
Ebenheit und Vorbereitung von Platten
Nivellierzeit
Trocknungs- oder Aushärtungsleistung
Beispielsweise ermöglichen die Einzel- und Doppelwalzenbeschichter von Richfruits die unabhängige Einstellung der Geschwindigkeit von Beschichtungswalze, Rakelwalze und Förderband. Dies bietet Prozessflexibilität, stabile Ergebnisse hängen jedoch immer noch von der korrekten Einstellung des gesamten Betriebsfensters ab.
Ein Doppelwalzenlackierer arbeitet nicht unbedingt doppelt so schnell wie eine Einzelwalze. Eine Konfiguration mit drei Einheiten bietet nicht automatisch die höchste Produktionskapazität.
Die Zeilenausgabe wird normalerweise durch den langsamsten Vorgang begrenzt, der sein kann:
Laden des Panels
Oberflächenvorbereitung
Beschichtungsübertragung
Ablüften oder Egalisieren
UV-, IR- oder Heißluftverarbeitung
Entladen und Handling
Das Hinzufügen einer weiteren Beschichtungseinheit kann zwar die Anzahl der in einem Durchgang ausgeführten Anwendungen erhöhen, beseitigt jedoch nicht die nachgelagerten Einschränkungen. Wenn der Trockner oder das Aushärtungssystem den zusätzlichen Nassfilm nicht mit der Zielfördergeschwindigkeit verarbeiten kann, muss die gesamte Linie möglicherweise trotzdem langsamer laufen.
Jede zusätzliche Beschichtungseinheit bringt mehr Oberflächen, Walzen, Klingen, Beschichtungslinien und Kontrollpunkte mit sich, die möglicherweise gereinigt oder überprüft werden müssen.
Dies ist besonders wichtig, wenn eine Fabrik:
Wechselt häufig die Farben
Verarbeitet kleine Produktionschargen
Verwendet Beschichtungen mit unterschiedlichen Reinigungsanforderungen
Wechselt zwischen Grundierungen, Beizen, Versiegelungen und Decklacken
Verfügt über begrenztes Wartungspersonal
Eine komplexere Maschine kann eine größere Prozessflexibilität bieten, aber nur, wenn diese Flexibilität regelmäßig genutzt wird.
Ein einzelner Walzenbeschichter ist geeignet, wenn eine kontrollierte Anwendung das gewünschte Ergebnis konstant erzielen kann.
Es ist oft die praktischere Wahl, wenn:
Eine Beschichtungsstufe erreicht das angestrebte Beschichtungsgewicht
Das Produkt erfordert keinen aufeinanderfolgenden Schichtenaufbau
Beschichtungs- oder Farbveränderungen kommen häufig vor
Einfache Reinigung und Bedienung stehen im Vordergrund
Ein weiterer Beschichtungsschritt wird an anderer Stelle in der Produktionslinie abgeschlossen
Die verfügbare Grundfläche ist begrenzt
Ein Einkopf-Walzenbeschichter sollte nicht als Maschine mit geringer Kapazität oder als Einstiegsmaschine betrachtet werden. Wenn für den Prozess nur eine Beschichtungsstufe erforderlich ist, führt die Hinzufügung ungenutzter Ausrüstung nicht zu einer Verbesserung des Produkts.
Die wichtige Frage ist, ob ein Durchgang über den gesamten Produktionsbereich, einschließlich unterschiedlicher Plattengrößen, Beschichtungschargen und Betriebszeiten, stabil bleibt.
Ein Doppelwalzenlackierer ist dann sinnvoll, wenn beide Lackierwerke die notwendigen Aufgaben erfüllen.
Typische Gründe sind:
Anwenden von zwei kontrollierten Durchgängen zum Aufbau der Zielbeschichtung
Aufteilen einer schwierigen Anwendung in zwei überschaubarere Phasen
Durchführung von zwei aufeinanderfolgenden Beschichtungsfunktionen innerhalb einer Maschine
Verbesserung der Prozessanpassung, ohne dass die Platte eine separate Beschichtungsanlage durchlaufen muss
Aufrechterhaltung einer kontinuierlichen Produktion, bei der immer zwei Anwendungen erforderlich sind
Das zweite Lackierwerk soll ein definiertes Produktionsproblem lösen. Es sollte nicht hinzugefügt werden, nur weil eine Doppelkopfmaschine fortschrittlicher erscheint.
Ob die beiden Einheiten unterschiedliche Beschichtungen verwenden können, hängt von der Beschichtungsversorgung, der Zirkulation, der Trennung und der Reinigungskonstruktion der Maschine ab. Es kommt auch darauf an, ob die Materialien nacheinander ohne Zwischentrocknung oder Aushärtung aufgetragen werden können. Diese Bedingungen sollten vor der Bestellung in der Gerätespezifikation bestätigt werden.
Eine dreistufige Konfiguration sollte nur dann gewählt werden, wenn die Produktion durchgängig drei aufeinanderfolgende Beschichtungsaufträge erfordert.
Die dritte Einheit sollte eine klare Funktion haben und die Fabrik sollte Folgendes erklären können:
Welches Material oder welche Beschichtung es verwendet
Welchen Fehler oder welche Prozessbeschränkung es behebt
Warum die Aufgabe nicht in zwei Etappen erledigt werden kann
Wie oft wird die dritte Station genutzt?
Ob nachgeschaltete Geräte die zusätzliche Beschichtung verarbeiten können
Wie sich die zusätzliche Einheit auf Reinigung und Umstellung auswirkt
Eine dritte Beschichtungsstufe bietet möglicherweise mehr Kontrolle, erhöht aber auch die Anzahl der Variablen, die der Bediener verwalten muss. Wenn die dritte Einheit während der meisten Produktionsläufe inaktiv bleibt, kann eine separate zukünftige Erweiterung oder modulare Lösung praktischer sein.
Eine nützliche Auswahlregel ist:
Wenn Sie nicht definieren können, was das dritte Lackierwerk leisten soll, benötigen Sie möglicherweise keinen Dreiwalzenlackierer.
Beginnen Sie damit, den Produktionsprozess zu zeichnen, anstatt eine Maschine auszuwählen.
Enthalten:
Plattenvorbereitung → Beschichtungsphase → Egalisieren → Trocknen oder Aushärten → nächste Beschichtungsphase
Bestimmen Sie, wie viele Anwendungen erforderlich sind, um die angegebene Oberfläche zu erreichen. Stufen, die nur vorsorglich ohne Prüfung hinzugefügt werden, werden nicht mitgezählt.
Geben Sie jeder vorgeschlagenen Beschichtungseinheit eine schriftliche Aufgabe.
Zum Beispiel:
Einheit 1: Tragen Sie die erste kontrollierte Schicht auf
Einheit 2: Lackschicht aufbauen bzw. korrigieren
Einheit 3: Wenden Sie eine separate Endphase an
Der Wortlaut sollte spezifischer sein als „Qualität verbessern“. Definieren Sie nach Möglichkeit das erwartete Beschichtungsgewicht, das Aussehen oder die Prozessfunktion.
Eine Walzenbeschichtungsanlage kann nicht getrennt von der übrigen Endbearbeitungslinie ausgewählt werden.
Überprüfen:
Staubentfernung und Plattenvorbereitung
Fördergeschwindigkeit und -abstand
Ausgleichs- oder Ablüftzeit
UV-, IR- oder Heißluftkapazität
Be- und Entladerhythmus
Verfügbare Fabrikfläche
Versorgungs- und Abgasanforderungen

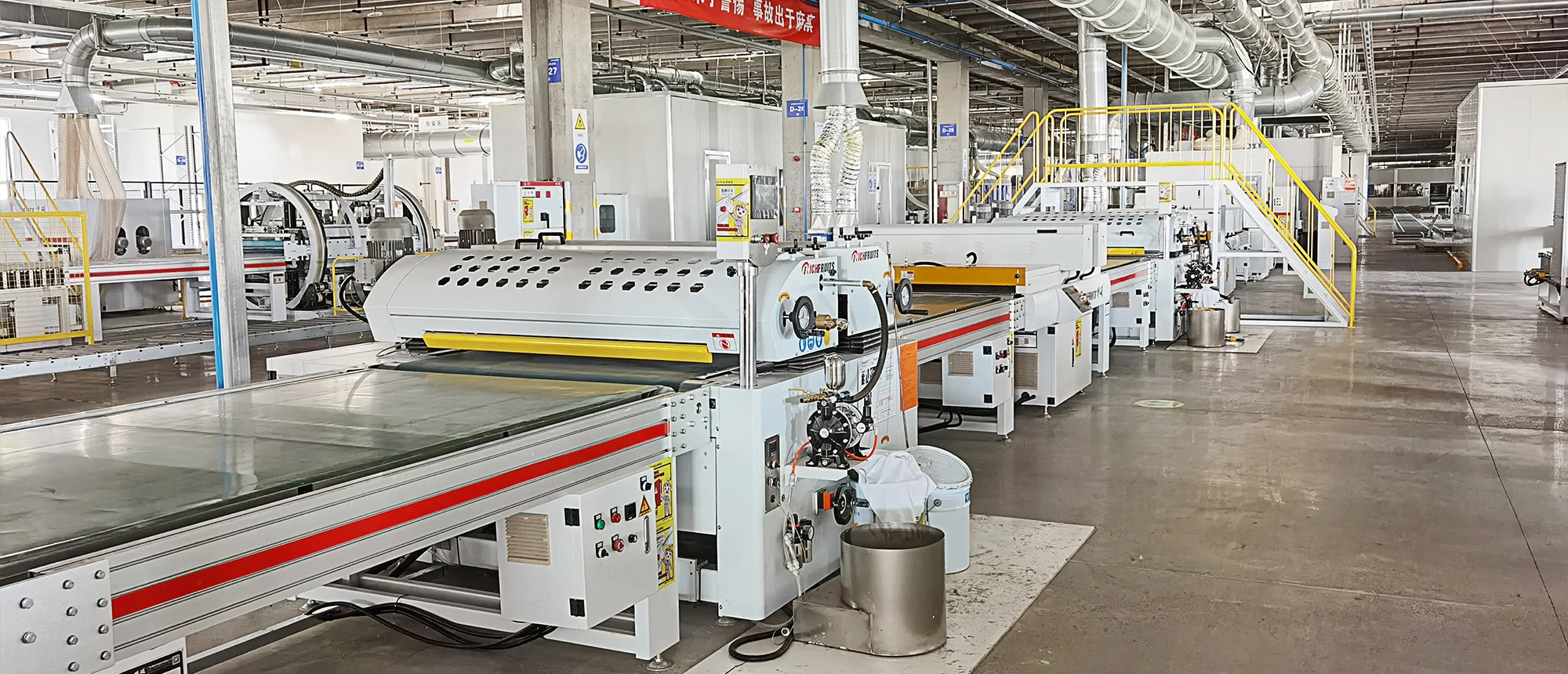

Die Walzenbeschichtungsanlagen von Richfruits kombinieren Beschichtungseinheiten mit Staubreinigungs-, Nivellierungs-, Aushärtungs- und Fördergeräten entsprechend dem erforderlichen Prozess. Dieser ganzheitliche Ansatz ist wichtig, da der Wert einer zusätzlichen Beschichtungsstufe davon abhängt, ob jeder nachgelagerte Betrieb dies unterstützen kann.
Testen Sie die vorgeschlagene Konfiguration nach Möglichkeit mit dem tatsächlichen Substrat und der tatsächlichen Beschichtung.
Vergleichen Sie ein-, zwei- und dreistufige Proben, indem Sie Folgendes überprüfen:
Schichtgewicht oder Filmmessung
Oberflächengleichmäßigkeit
Farb- und Glanzkonsistenz
Walzenspuren oder Streifen
Kantenaussehen
Ergebnisse beim Nivellieren und Aushärten
Reinigungs- und Umrüstaufwand
Bewerten Sie mehrere aufeinanderfolgende Panels, nachdem die Maschine stabile Betriebsbedingungen erreicht hat. Ein einzelnes attraktives Muster beweist nicht, dass der Prozess in der kontinuierlichen Produktion wiederholt werden kann.
Einzel-, Doppel- und Dreiwalzen-Coater sind nicht einfach Maschinen auf niedriger, mittlerer und hoher Ebene. Jede Konfiguration ist für eine unterschiedliche Anzahl erforderlicher Beschichtungsschritte geeignet.
Wählen Sie die kleinste Konfiguration, die jede erforderliche Anwendung zuverlässig durchführen kann und gleichzeitig mit Reinigungsverfahren, Beschichtungsänderungen, Liniengeschwindigkeit, Nivellierung und Aushärtung kompatibel bleibt. Für einen anspruchsvollen Prozess kann eine Beschichtungseinheit ausreichend sein, während für eine einfache Lackierung in einem Durchgang möglicherweise drei Einheiten nicht erforderlich sind.
Nein. Ein Doppelwalzenbeschichter kann in einem Durchgang zwei Anwendungen durchführen, die Gesamtleistung hängt jedoch immer noch von Förderbändern, Nivellierung, Trocknung, Aushärtung und Materialhandhabung ab.
Möglicherweise. Die Maschine muss über geeignete Materialzufuhr-, Zirkulations-, Trenn- und Reinigungseinrichtungen verfügen. Die Beschichtungen müssen zudem mit der geplanten Auftragsreihenfolge kompatibel sein. Bestätigen Sie diese Funktion vor der Bestellung.
Nein. Die endgültige Dicke hängt vom in jeder Phase aufgetragenen Nassfilm, den Beschichtungsfeststoffen, den Dosiereinstellungen und den Aushärtungsergebnissen ab. Drei leichte Anwendungen erzeugen möglicherweise weniger Film als eine stärkere Anwendung.
Dies hängt von der Maschinenkonstruktion ab. Das Steuerungssystem, die Rollenposition, die Beschichtungszufuhr und der Förderweg müssen es ermöglichen, dass die unbenutzte Einheit sicher im Leerlauf bleibt oder umgangen wird. Bestätigen Sie die Betriebsmethode mit dem Gerätelieferanten.
