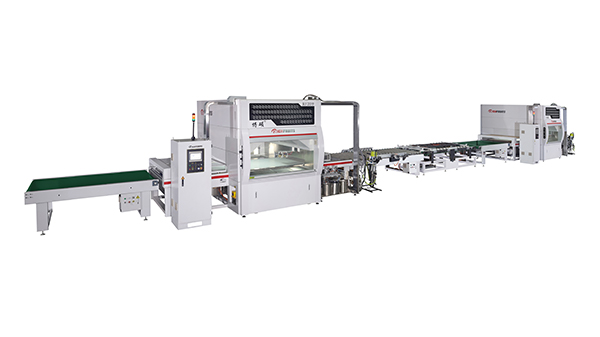

تكوين المعدات من خط إنتاج معدات الطلاء

إن طلاء طبقة واقية أو طبقة زخرفية على الأسطح المعدنية وغير المعدنية هي عملية الطلاء. مع تطور التكنولوجيا الصناعية، تطور الطلاء تدريجيًا من الطلاء اليدوي إلى الأتمتة الصناعية، وأصبحت درجة الأتمتة أعلى فأعلى، ونطاق التطبيق أصبحت خطوط إنتاج معدات الطلاء أوسع وأوسع، وتغلغلت في مختلف المجالات. ما هي المعدات التي يتكون منها خط إنتاج معدات الطلاء العام؟

1. معدات المعالجة المسبقة. معدات المعالجة السطحية الأربعة شائعة الاستخدام لوحدة المعالجة المسبقة متعددة المحطات بالرش، والتي يتمثل مبدأها في استخدام الغسيل الميكانيكي لتسريع التفاعل الكيميائي وإكمال عمليات إزالة الشحوم والفوسفات وغسل المياه وغيرها من العمليات. العملية النموذجية للمعالجة المسبقة بالرش للأجزاء الفولاذية هي: إزالة الشحوم المسبقة، وإزالة الشحوم، وغسل المياه، وتكييف السطح، والفوسفات، وغسل المياه وغيرها من العمليات. يمكن أيضًا استخدام آلة السفع بالخردق للمعالجة المسبقة، وهي مناسبة للأجزاء الفولاذية ذات الهيكل البسيط والتآكل الشديد وعدم وجود زيت أو كمية أقل من الزيت وعدم تلوث المياه.

2. نظام رش المسحوق. يعد جهاز استرداد عنصر الإعصار الصغير + الفلتر في رش المسحوق جهازًا أكثر تقدمًا لاستعادة المسحوق يمكنه تغيير الألوان بشكل أسرع.

3. معدات الطلاء. مثل كشك الطلاء بالرش، وطلاء رذاذ ستارة الماء، وما إلى ذلك.

4. الفرن. إنها واحدة من المعدات المهمة في خط إنتاج الطلاء، ويعتبر توحيد درجة الحرارة مؤشرًا مهمًا لضمان جودة الطلاء. تشمل طرق تسخين الفرن الإشعاع، وتدوير الهواء الساخن، والإشعاع + دوران الهواء الساخن، وما إلى ذلك.

وفقًا لبرنامج الإنتاج، يتم تقسيمها إلى نوع مفرد ونوع عبري، وما إلى ذلك. أشكال المعدات هي نوع مستقيم ونوع جسر. تتميز دورة الختم الحراري بخصائص عزل الفرن الجيد ودرجة الحرارة الموحدة في الفرن وتقليل فقدان الحرارة.

5. نظام مصدر الحرارة. يستخدم دوران الهواء الساخن طريقة تسخين أكثر شيوعًا، والتي تستخدم مبدأ التوصيل الحراري لتسخين الفرن، ويمكن لخط إنتاج معدات طلاء غلاف الهاتف المحمول أن يجفف ويصلب قطعة العمل.

يمكن اختيار مصدر الحرارة وفقًا لحالة المستخدم المحددة: الكهرباء، البخار، الغاز أو الوقود، إلخ.

يمكن تحديد صندوق مصدر الحرارة وفقًا لحالة الفرن: حيث يتم وضعه في الأعلى والأسفل والجانب.

إذا كانت المروحة الدائرية لمصدر الحرارة عبارة عن مروحة خاصة مقاومة لدرجة الحرارة العالية، فإنها تتمتع بمزايا العمر الطويل والاستهلاك المنخفض للطاقة والضوضاء المنخفضة والحجم الصغير.

6. إن التحكم الكهربائي لخط إنتاج الطلاء والطلاء بنظام التحكم الإلكتروني لديه تحكم مركزي وتحكم بخط واحد. يعتمد التحكم المركزي وحدة تحكم قابلة للبرمجة (PLC)، والتي تتحكم تلقائيًا في كل عملية وفقًا لبرنامج التحكم المبرمج والحصول على البيانات ومراقبة الإنذارات. يعد التحكم في الصف الواحد طريقة تحكم شائعة الاستخدام في خط إنتاج معدات الطلاء. يتم التحكم في كل عملية في صف واحد. يتم وضع صندوق التحكم الكهربائي بالقرب من المعدات، والتي تتميز بتكلفة منخفضة وتشغيل بديهي وصيانة مريحة.

7. قم بتعليق سلسلة الناقل. إنه نظام نقل لخطوط الإنتاج الصناعي وخطوط الطلاء. إن الناقل المعلق للمراكم مناسب لرفوف المستودعات L=10-14M وخطوط طلاء الأنابيب الفولاذية المصنوعة من سبائك مصابيح الشوارع ذات الشكل الخاص.

يتم رفع قطعة العمل على مفرشة خاصة (حاملة 500-600 كجم)، ويكون الدخول والخروج من المفتاح سلسًا. يتم التحكم في المفتاح كهربائيًا وفقًا لأمر العمل لتلبية النقل التلقائي لقطعة العمل في كل محطة معالجة.

يتم تجميع التبريد بالتوازي في غرفة التبريد القسرية ومنطقة الجزء السفلي. يتم تثبيت جهاز تحديد الرافعة وإيقاف إنذار الجر في المنطقة الباردة القوية.
